Giải pháp bãi xe thông minh
Một làn xe hoạt động thế nào?
Sơ đồ làn vào/làn ra chuẩn cho bãi ô tô — mô phỏng tự động bên dưới thể hiện đúng trình tự một lượt xe vào.
Đọc thẻ xe tháng từ 8–12m, không cần dừng xe
Chụp & nhận diện biển số tự động, lưu ảnh mỗi lượt
Phát hiện xe đến, kích camera chụp đúng thời điểm
Mở/đóng 0,6–6s tuỳ model, cần 3–6m theo làn
Giữ cần mở khi xe còn dưới cần, chống đập xe
Hiển thị biển số, phí gửi xe; đọc thông báo
Phần mềm thu phí, báo cáo, nút mở tay khi cần
Camera ANPR + barrier chiều ra, đối chiếu biển số vào/ra
Hai luồng xe, một hệ thống
Xe tháng — ra vào không dừng
- Xe tiến vào làn, đầu đọc UHF nhận thẻ từ 8–12m
- Camera ANPR đồng thời chụp biển số để đối chứng
- Thẻ hợp lệ + biển số khớp đăng ký → barrier mở ngay
- Vòng từ an toàn giữ cần đến khi xe đi qua hẳn
- Cần hạ, lượt xe lưu kèm ảnh biển số + thời điểm
Xe vãng lai — thu phí theo giờ
- Xe đến, vòng từ L1 kích hoạt camera chụp biển số vào
- Hệ thống ghi giờ vào, mở barrier (không cần vé giấy)
- Khi ra: camera đọc biển số, đối chiếu bản ghi vào
- Màn LED hiển thị thời gian gửi + số tiền, loa thông báo
- Thu phí xong (hoặc quét QR) → barrier mở cho xe ra
Chọn combo theo loại bãi xe
Ba cấu hình đã được ghép sẵn thiết bị tương thích — chỉ cần điều chỉnh số làn và loại cần theo mặt bằng thực tế.
Bãi xe máy & xe tháng
Chung cư · nhà trọ · khu dân cư
Phù hợp bãi đa số là xe máy hoặc ô tô xe tháng cố định. Xe máy có biển số nhỏ, nghiêng — khó nhận diện ổn định bằng camera, nên phương án chính là thẻ UHF dán kính đọc từ xa.

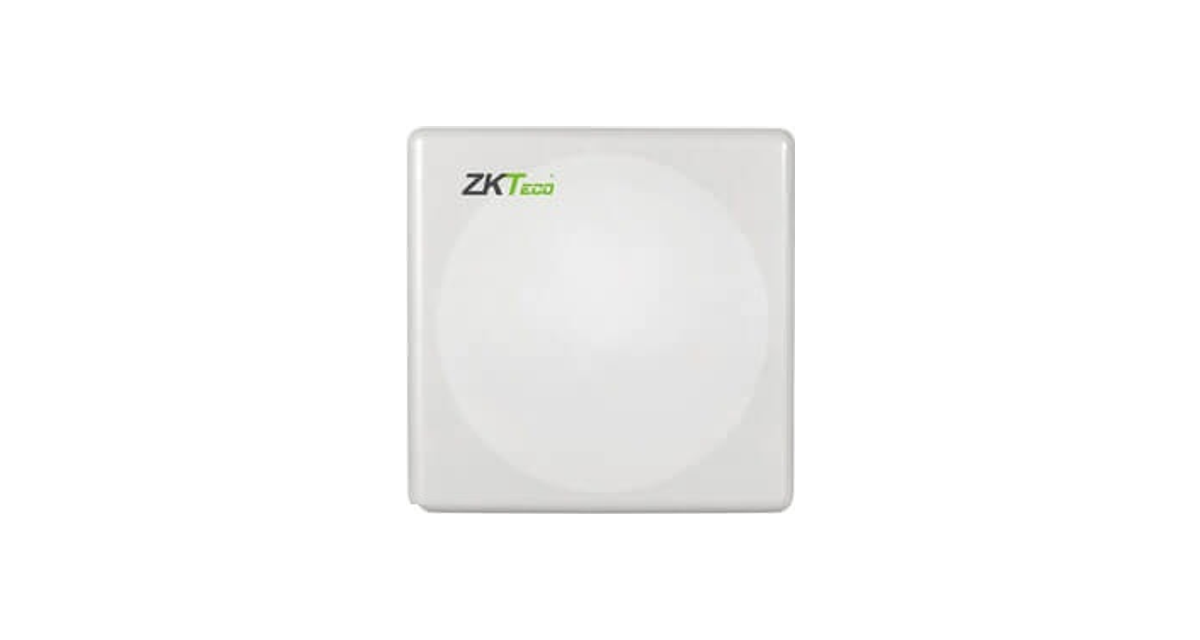

- 2 × đầu đọc UHF ZKTeco UHF1-10E (làn vào + làn ra)

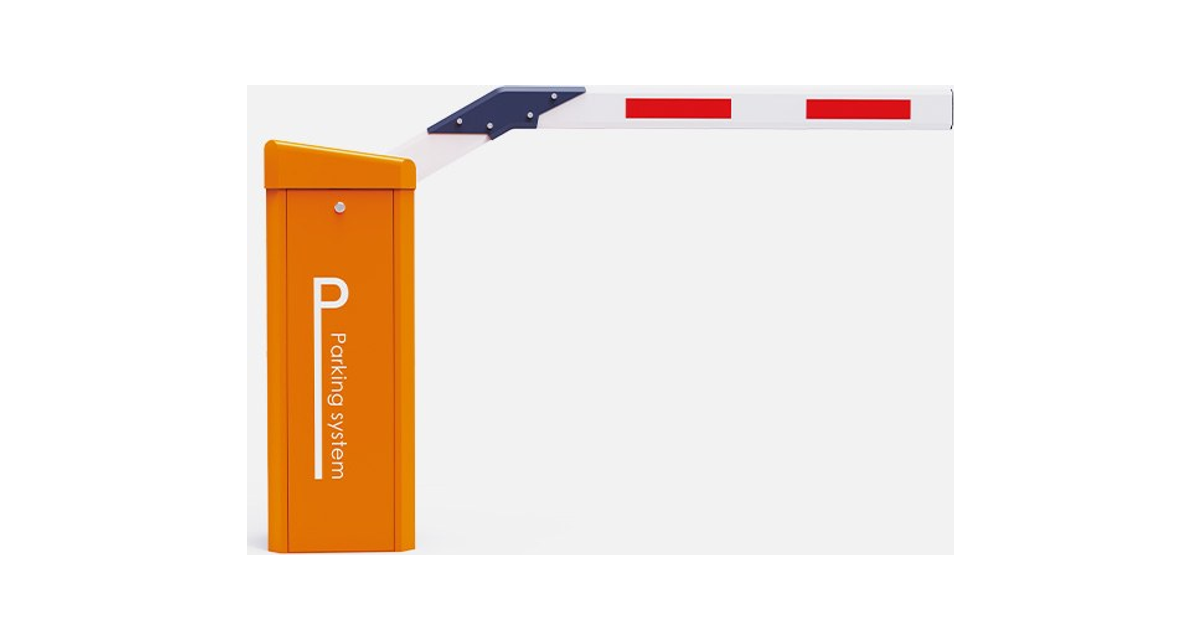

- 2 × barrie Wonsun DZ-130, cần 3–4m, mở 1,5–3s
- 2 × radar chống va ZKTeco VR10 — không cần cắt nền
- Thẻ UHF phát cho từng xe tháng + phần mềm quản lý
- Xe tháng vào không dừng, đọc từ 8–12m
- Camera IP phụ ghi ảnh lượt xe làm bằng chứng
- Mở rộng thêm làn chỉ cần thêm barrier + đầu đọc
Bãi ô tô nhận diện biển số
Tòa nhà · trung tâm thương mại · bệnh viện
Phù hợp bãi ô tô có cả xe vãng lai: vào/ra hoàn toàn bằng biển số, không phát thẻ, không quẹt vé. Hệ thống tự tính giờ gửi và thu phí khi ra.

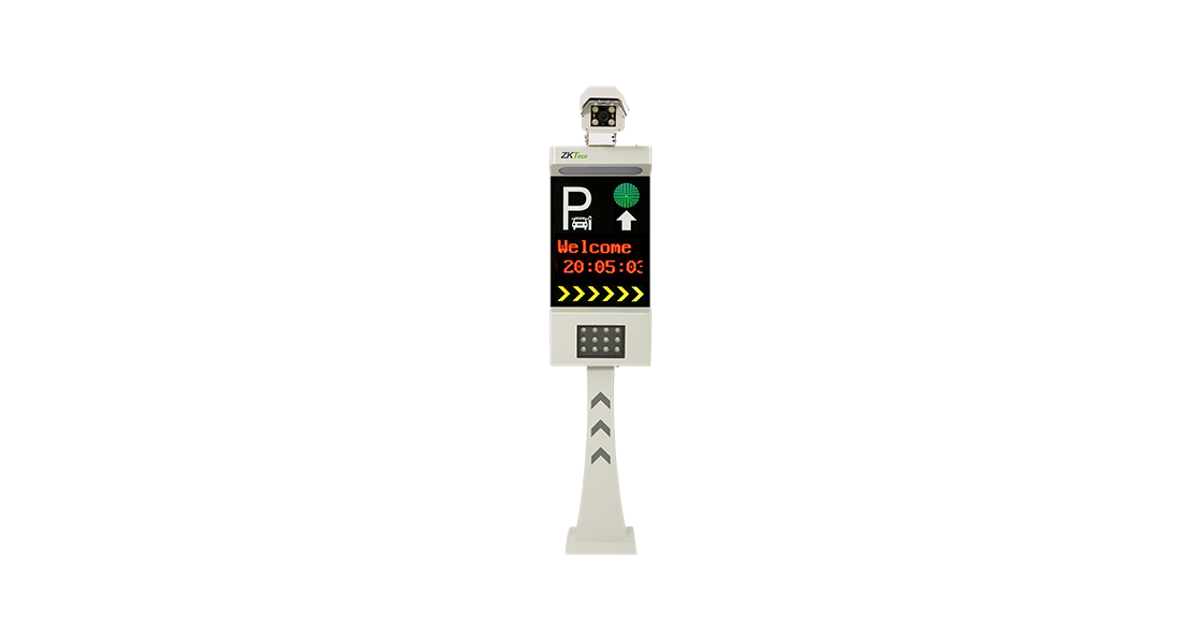

- 2 × trụ ANPR all-in-one ZKTeco LPRS1000 (camera 2MP + LED + loa)
- 2 × barrie FAAC B680H hoặc BFT Moovi 60 — cần tới 6–8,3m

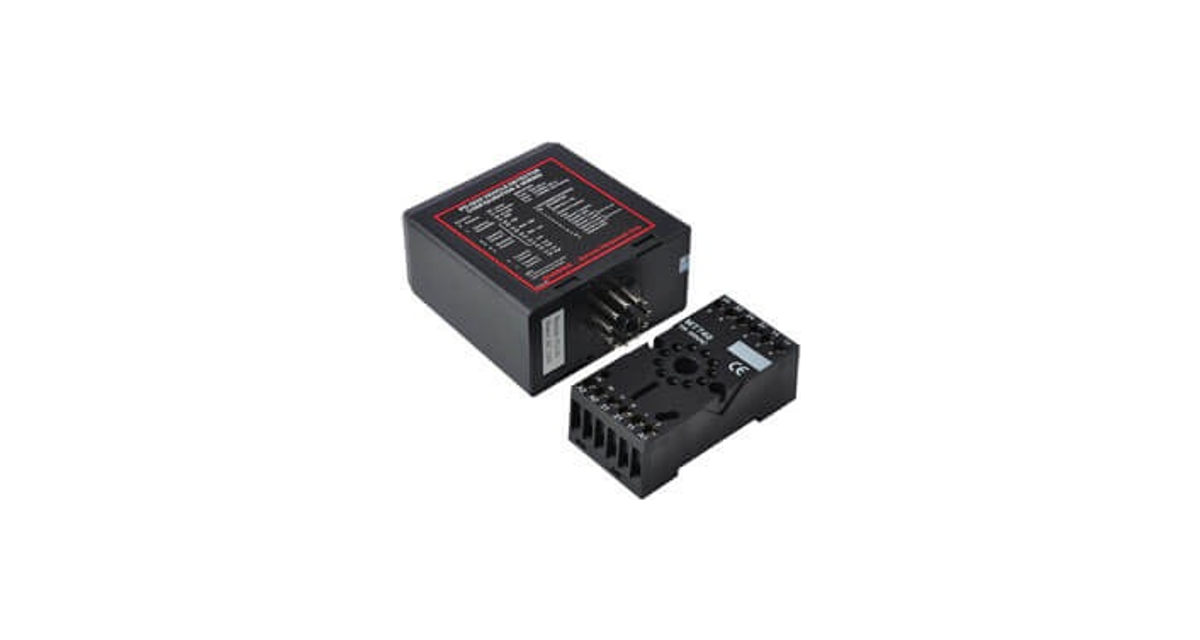

- 2 × bộ dò vòng từ PD232 2 kênh (kích hoạt + chống đập)
- PC quản lý + phần mềm thu phí, báo cáo doanh thu
- Nhận diện ≥98% ban ngày, ≥95% ban đêm — hỗ trợ biển số VN
- Đối chiếu biển vào/ra tự động, chặn tráo xe
- LED hiển thị biển số + số tiền ngay tại làn ra
Cổng KCN & logistics không dừng
Khu công nghiệp · depot · cảng nội địa
Cho cổng lưu lượng lớn cần thông xe liên tục: xe tháng qua UHF không dừng, xe lạ xác thực bằng ANPR. Barrier tốc độ cao mở trong 0,6–0,9s.

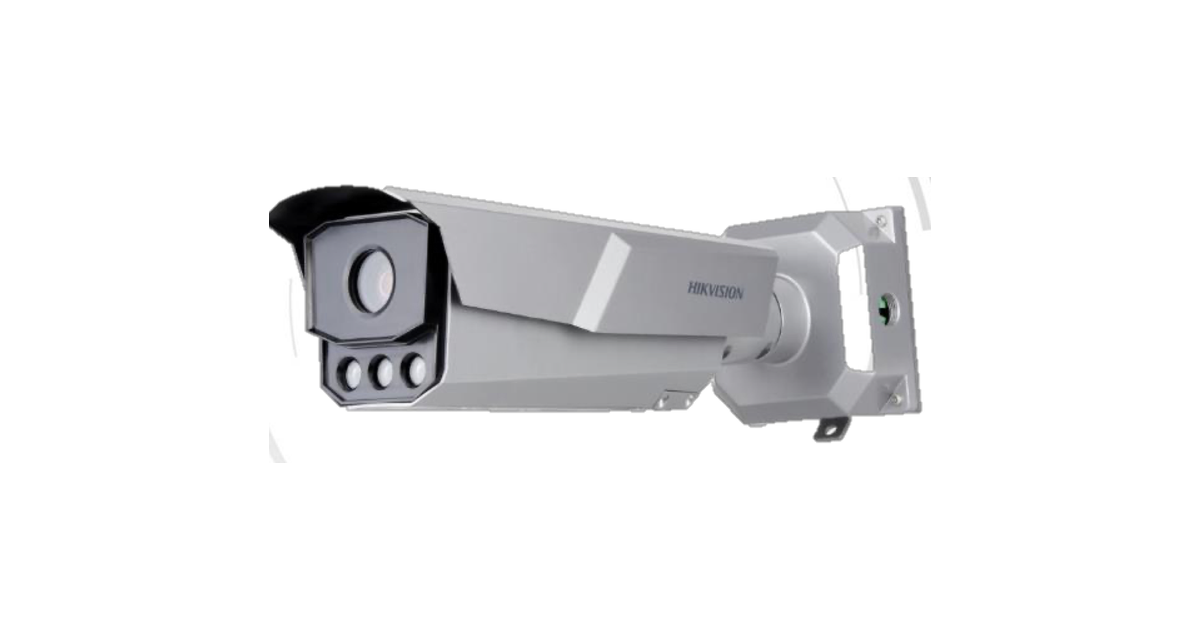

- Camera ANPR Hikvision iDS-TCM403 (hoặc AXIS Q1800-LE cho làn xe nhanh)
- Đầu đọc UHF ZKTeco UHF2-10E cho xe đăng ký
- 2 × barrie tốc độ cao Wonsun DZ-138 — mở 0,6–0,9s
- Radar DS-TMG035 phân biệt người/xe + bộ dò vòng từ dự phòng
- Thông lượng cao, chống ùn giờ cao điểm
- Whitelist xe tháng — mở ngay không cần camera
- Kết nối phần mềm quản lý tập trung nhiều cổng
Thiết bị tiêu biểu
Hệ thống ngoài công trình
Bốn điểm kỹ thuật quyết định hệ thống chạy tốt
Vòng từ hay radar?
Vòng từ (loop detector) cần cắt rãnh nền 30–50mm, luồn 4–6 vòng dây rồi bít lại — chính xác, rẻ, nhưng phải khoan nền. Radar VR10 / DS-TMG035 gắn trên cột hoặc thân barrie, phát hiện 0,1–6m, phân biệt người và xe — lựa chọn khi cải tạo bãi cũ, nền đá hoặc không muốn đục cắt.
Chọn cần barrie theo làn xe
Làn xe máy 3m dùng cần 3–4m; làn ô tô 4–6m; hầm trần thấp dùng cần gập 90°. Barrie thường (DZ-130, Moovi 60) mở 1,5–6s đủ cho bãi vừa; cổng lưu lượng lớn nên chọn dòng tốc độ cao 0,6–0,9s như Wonsun DZ-138.
Vị trí camera ANPR
Camera đặt cách điểm xe dừng 3,5–6m, cao 1,2–1,5m, chếch trục làn ≤30°, tránh ngược nắng chiều chiều. Vòng từ kích hoạt L1 nên đặt ngay trước vùng chụp để camera chụp đúng lúc xe vào frame — đây là yếu tố quyết định tỉ lệ nhận diện hơn cả độ phân giải.
Nguồn & chống sét
Tủ điều khiển và barrie nên qua UPS để mất điện vẫn mở được bằng tay/ly hợp. Camera, đầu đọc UHF và đèn LED ngoài trời cần chống sét lan truyền trên đường tín hiệu (RS-485, Ethernet) — sét đánh gần là nguyên nhân hỏng bo mạch phổ biến nhất ở bãi ngoài trời.
